持久電氣論-真空斷路器工作原理
文章出處：本站 發布時間：2019-06-29 10:20:00 點擊數：12014
首先我們來了解下真空斷路器的構成，接下來我們講解他的原理，最后我們分析下他的優點，讓大家對真空斷路器有一個全面的認識，
以后大家在網上選購真空斷路器有一個很好的參考作用，

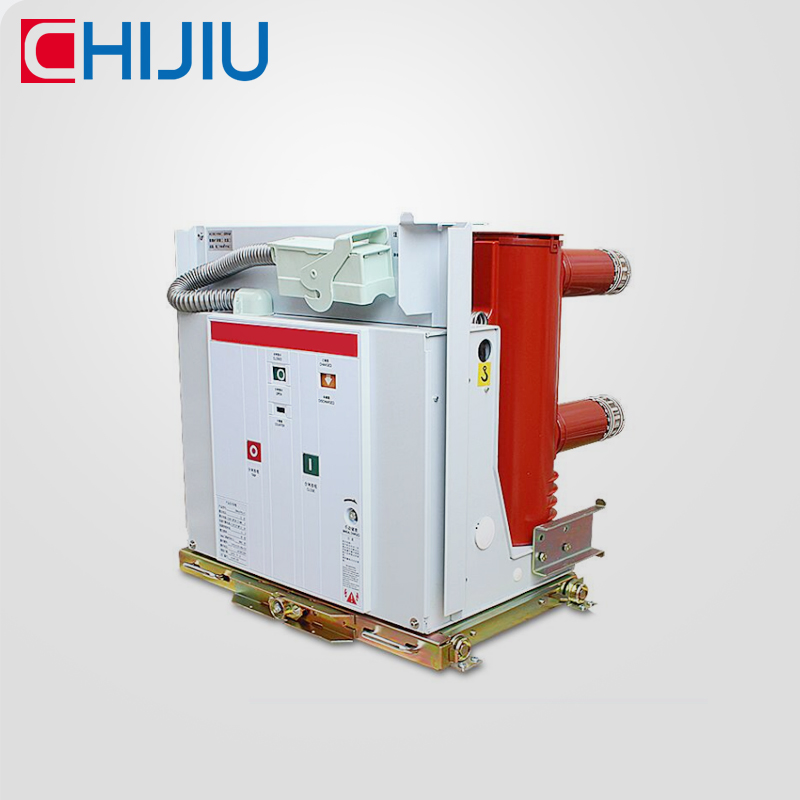

真空斷路器的構成
真空斷路器的主要結構由真空滅弧室、操作機構和絕緣支撐件基架等組成
·真空滅弧室
按照開關型式不同有外屏蔽罩式陶瓷真空滅弧室、中間封接杯狀縱磁場小型化真空滅弧室、內封接式玻璃泡滅弧室，其基本結構如下：
①氣密絕緣系統(外殼)
由陶瓷、玻璃或微晶玻璃制成的氣密絕緣筒、動端蓋板、定端蓋板、不銹鋼波紋管組成的氣密絕緣系統是一個真空密閉容器。
為了保證氣密性，除了在封接式要有嚴格的操作工藝，還要求材料本身透氣性和內部放氣量小。
②導電系統
由定導電桿、定跑弧面、定觸頭、動觸頭、動跑弧面、動導電桿構成。觸頭結構大致有三種：圓柱形觸頭、帶有螺旋槽跑弧面的橫向磁場觸頭、
縱向磁場觸頭。目前采用縱磁場技術，此種滅弧室具有強而穩定的電弧開斷能力。
③屏蔽系統
屏蔽罩是真空滅弧室中不可缺少的元件，并且有圍繞觸頭的主屏蔽罩、波紋管屏蔽罩和均壓用屏蔽罩等多種。主屏蔽罩的作用是：
a防止燃弧過程中電弧生成物噴濺到絕緣外殼的內壁，從而降低外殼的絕緣強度。b改善滅弧室內部電場分布的均勻性，有利于降低局部場強，
促進真空滅弧室小型化。c冷凝電弧生成物，吸收一部分電弧能量，有助于弧后間隙介質強度的恢復。
真空斷路器工作原理，一般人都不知道的！
真空斷路器工作原理
真空斷路器的工作原理是：當動、靜觸頭在操作機構的作用下分閘時，觸頭間產生電弧，觸頭表面在高溫下揮發出蒸汽，
由于觸頭設計為特殊形狀，在電流通過時產生一磁場，電弧在此磁場作用下沿觸頭表面切線方向快速運動，在金屬圓筒(屏蔽罩)
上凝結了部分金屬蒸汽，電弧在自然過零時就熄滅了，觸頭間的介質強度又迅速恢復起來。
三、真空斷路器的優點
(1)在密封的容器中真空熄弧效果好，電弧和熾熱氣體不外露。
(2)觸頭問隙很少。
(3)燃弧時間短，電壓低，能量小，觸頭磨耗少，允許的開斷次數多。
(4)動導電桿的慣性小，適宜頻繁操作。
(5)操作機構小及結構簡單，整體體積小，重量輕。
(6))操作時噪聲小。
(7)無火災和爆炸燃火的危險。
(8)觸頭部分為完全密封結構，不容易因潮氣、灰塵、有害氣體等影響而降低它的性能，運行可靠。
真空斷路器工作原理，其實很多人是不知道的，持久電氣也是根據自己多年真空斷路器多年生產經驗分析一下
如有不對地方，歡迎大家留言能共同討論，這樣我們能一起進步，共同發展，如果要了解持久電氣，可以登陸我公司官方網站，
