一、概述：

LW8A-40.5型戶外高壓六氟化硫路器是三相交流50HZ的戶外高壓電氣設備；適用于40.5kV輸配電系統的控制和保護；也可用于聯絡斷路器及開合電容器組的場合；并可內附電流互感器供測量與保護。

LW8-40.5型斷路器配用CT14型彈簧操動機構。斷路器負荷國家標準GB1984-89《交流高壓斷路器》和國際電工委員會標準IE出版物《高壓交流斷路器》的要求。

LW8-12(D) ⅠⅡⅢ系列戶外高壓六氟化硫斷路器LW8-12系列六氟化硫斷路器是一種用SF6氣體作為滅弧和絕緣介質的柱上斷路器，是目前城網和農網推廣使用的換代產 品，其優良的性能價格比，是目前其他12KV級戶外斷路器不可比擬的。Ⅰ型為人力儲能彈簧機構，配有手動分閘拉環，實現就地操作。主要適用于柱上10KV 電網分支回路型的控制和保護。Ⅱ型為電動儲能彈簧機構，其分閘、合閘由合、分閘線圈控制。同時配有手動分、合閘拉環，配置合閘控制器能實現自動重合閘操 作。適用于中、小變電站作為控制和保護之用。Ⅲ型為電磁機構。

二、主要特點：

開斷性能優良，采用壓氣式滅弧室，燃弧時間短，電壽命長，在額定電壓下連續開斷25千安20次不檢修，不更換六氟化硫氣體；絕緣可靠，機械可靠性高，合閘能力強，能頻繁操作；開合電容器組電流400安無重燃；切空長線25、50公里無重燃；結構簡單、體積小，不檢修周期長。

三、使用環境條件：

海拔高度：不超過2500;米；高原型4000米；

環境溫度：-30℃—+40℃（特殊要求-40℃—+40℃）；

相對濕度：日平均不大于95 %，月平均不大于90 %（25℃）；

風速：不大于35米 / 秒；污穢等級為III級；

瓷套爬距為1050mm（1320mm；

日照：0.1w/cm2 ；

覆冰：10mm(MAX)

地震條件：垂直加速度0.3g；

水平加速度0.15g(max)沒有易燃物質、爆炸危險、化學腐蝕及劇烈振動的場合。

四、主要技術參數

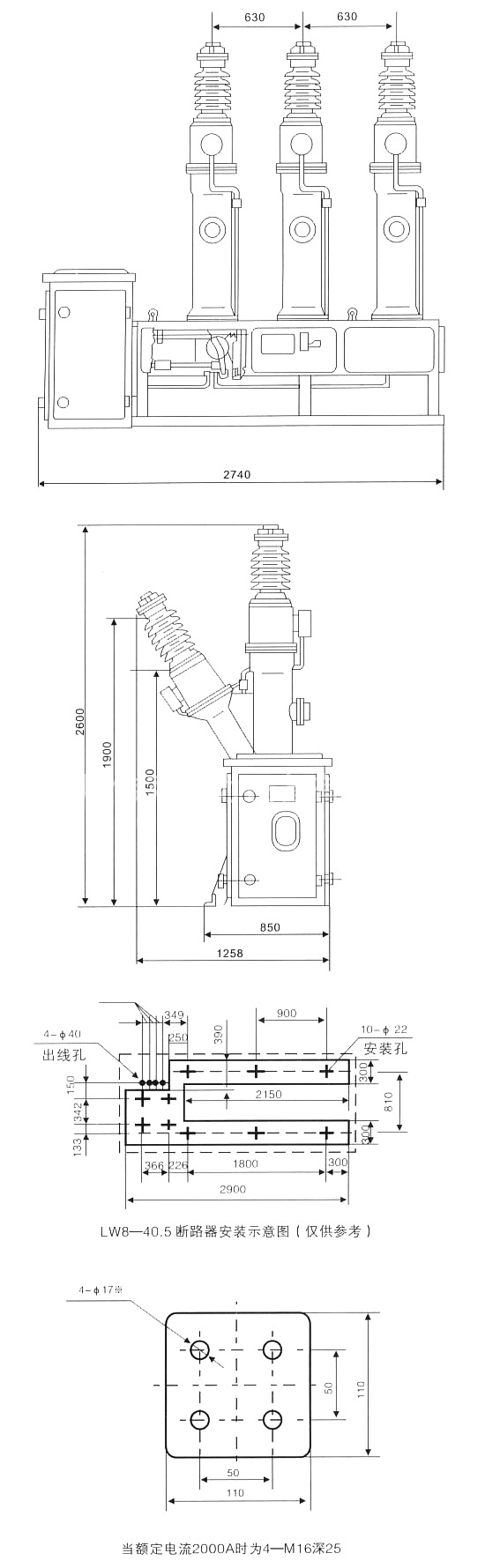

五、安裝尺寸圖：
