一、概述

JLS-35高壓計量箱(組合互感器)主要由組合互感器和電度表箱兩部分組成，組合互感器由兩臺單相電壓互感器和兩臺電流互感器組成，電度表內配有有功和無功電度表各一臺，可分別計量有功電能和無功電能。具有計量精度高，重量輕，安裝方便，防竊電等優點。

二、使用環境條件

1、海拔高度不超過1000m；

2、環境溫度：zui高＋40℃；日平均不超過30℃；zui低-25℃；

3、系統接地方式：中性點非有效接地系統；

4、大氣條件：大氣中無嚴重污穢。

三、結構特征

1、本產品由組合互感器和儀表箱兩個部分組成

2、組合互感器由兩只單相電壓互感器連體成為（PT）及兩只電流互感器（CT）組成，PT、CT均為電磁式，兩只PT繞組采用V/V聯結成三相測量裝置，兩只CT的一次繞組分別與電網A、C相串連。箱體側面焊有接地螺絲。

3、儀表箱與組合互感器的二次繞組出線相連接起來，儀表箱內裝三相有功電度表和無功電度表各一塊，從箱內觀察可清楚地讀抄數字。

四、產品驗收

1、檢查銘牌數據、合格證是否要求一致。

2、按產品裝箱單檢查產品的各部件、備件是否齊全；各個部件是否完好。

3、檢查各部件緊固螺絲、一次導桿、二次接線柱、電表接線有無松動現象。

4、工頻耐壓試驗：按照出廠試驗值的80%進行驗收。

5、電流互感器、電壓互感器的誤差檢驗。（國家標準）

6、檢查u、n220v控制電源輸出是否符合要求。

五、運輸貯存與售后服務

1、本產品的運輸，需在包裝條件下進行。運輸過程中不應受到劇烈振動和撞擊，其運輸安裝貯存應符合JB/T15464——1995（儀器儀表安裝通用技術條件）貯存地方應干燥通風，環境溫度不超過-25~40℃，相對濕度不超過85%，空氣中無腐蝕性氣體和霉菌。

2、本產品如在保修期內出現問題，請用戶不要自行打開箱體、表箱，要保持整體狀態，否則我公司不予保修。

3、我公司生產的產品在運行中出現問題，我公司自接到通知起，本省兩天內維修人員到達現場，外省根據路程遠近適當延長。

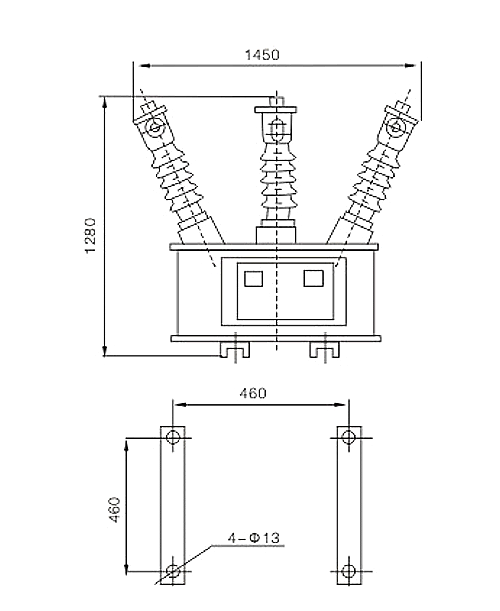

六、外形尺寸圖
