產品主要結構

1、本產品由組合互感器和計量儀表箱組成，組合互感器由兩臺電壓互感器和兩臺電流互感器組裝在一起而成。計量儀表箱內配有D86系列三相電度表和保險裝置，單向計量時配一塊有功電度表和一塊無功電度表，雙向計量時配二塊有功電度表和兩塊無功電度表。

2、電壓互感器的鐵芯為外鐵式，用優質冷軋取向硅鋼片疊裝而成，中柱為多級階梯形，在中柱上裝有一次及二次線圈。

3、電流互感器鐵芯為內鐵式，用優質冷軋取向硅鋼片疊裝而成，在鐵芯柱上裝有一次、二次線圈。

4、通過瓷套內的導電桿將電壓、電流互感器的一次引出供接線用。電壓、電流互感器均固定在托板上，托板通過支撐桿吊裝于箱蓋上，并浸于變壓器油中。高壓引線套管，二次引線套管裝設在箱蓋上，油箱側面裝有放油塞接地螺栓。儀表箱裝在油箱正面，上面裝有觀察窗并備有鉛封孔。

5、復變比計量箱采用二次更換變比復式，便于更換變比時，更間接，高效的工作。

6、復變比計量原理，采用V／V-12接線方式，電壓回路中二次b點接地，電流回路中A.C相電流二次回路尾端接地。在復變比計量箱內部，電流二次回路尾端，電壓二次回路尾端b點，已連接為一點，但并未接地，實際接電表測量時，該點（b）應可靠接地。

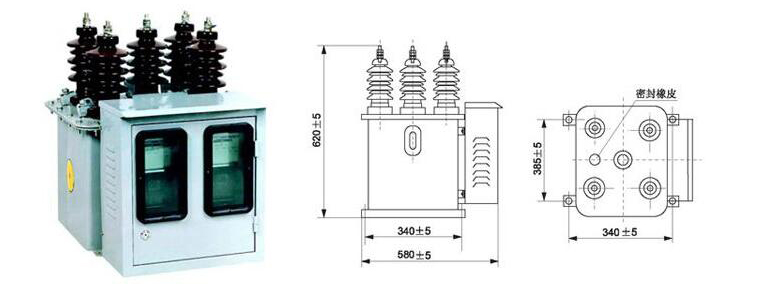

外形尺寸圖

驗收及使用前的檢查

1、外觀檢查：產品密封良好，瓷件無破損，出廠文件（合格證明書、使用說明書）齊全。

2、用2500伏兆歐表測量一次對地的絕緣電阻，其值不少于1000MΩ。（空氣濕度不大于75％）短時工頻耐壓試驗，其試驗電壓值為出廠試驗值的80％。

產品經長期放置，在使用前，須經5.1、5.2、5.3條檢查。

3、安裝前需檢查和計算負荷是否匹配，安裝時應符合所標注的負荷值。

使用方法和注意事項

1、本產品如用于計量分支線路的電度或用于考核線路損耗時，可將計量

箱安裝在電桿的支架上。用于計量電力變壓器高壓側電度時，可與變壓器安裝在同一個平臺上或安裝在電桿上。

2、新安裝運行中的計量箱發現相序相反時，會出現有功電度表仍然正轉，無功電度表反轉的現象，造成電度表計量錯誤，應將計量箱高壓側任意兩根對換位置，計量箱變為正相序進行，才能保證計量箱準確計量。

3、本產品用于二相一地的電力線路計量電度時，應將地相接在計量箱B相上，其余二相按正相序連接，防止產生計量的附加誤差。

產品吊運時必須使用油箱上的吊攀。

4、組合互感器的二次接線端子b點和油箱上的接地螺栓應可靠接地，以免造成事故。
