SN10-10少油斷路器

一、概述

SN10-10系列少油斷路器由框架，油箱及傳動部分組成。框架上裝有分閘限位器，合閘緩沖，分閘彈簧及6只支持絕緣子。傳動部分有斷路器主軸，絕緣拉桿等。油箱固定在支持絕緣子上。

本斷路器的滅弧室設計為縱橫吹和機械油吹聯合作用滅弧，在短時間內可有效地滅大，中，小電流。SN10-10 I型。II型及SN10-10III/1250-40型為單筒結構，SN10-10/III/2000-40型和SN10-10/3000/40型附加一幅筒成為雙筒結構，由于副筒不產生電弧，故其觸頭不用耐弧合金，亦不裝滅弧室。

二、主要技術參數

額定電流（KA）	雷電沖擊耐壓（全波）KV	額定電流（A）	額定短路開斷電流（KA）	額定峰值耐受電流（KV）	額定短路持續時間（S）	重量總體（KG）
10	75	630		40	4	100
		1000	16	50		120
		1250	20	60		140
		2000	31.5	80		170
		3000	40	125		190

檢驗項目		單位	合格標準
			I型		II型		III型1250		III型3000
合閘位置導電桿上端距	上接線上端面	mm	130±1.5
	付筒上法蘭端面								106	＋
										－
	觸頭架上端面				120±1.5		136	＋1	136	＋1
								－2		－2
導電桿行程	主筒	mm	145	＋4	155	＋4	157	＋4	157	＋4
										－3
	付筒			－3		－3		－3	66	＋4
										－3
回路電阻		μΩ	100		60		40		17
低電壓剛合速度		m/s	≥3		≥3.8		≥4		≥4
剛合速度			≥3.5		≥40		≥4		≥4
剛合速度			3+0.3
三相分閘不同期性		ms	≤2;三相尺寸之差免試≯2mm
工頻耐壓			42KV,1mm無擊穿閃絡
油耐壓			不低于25KV

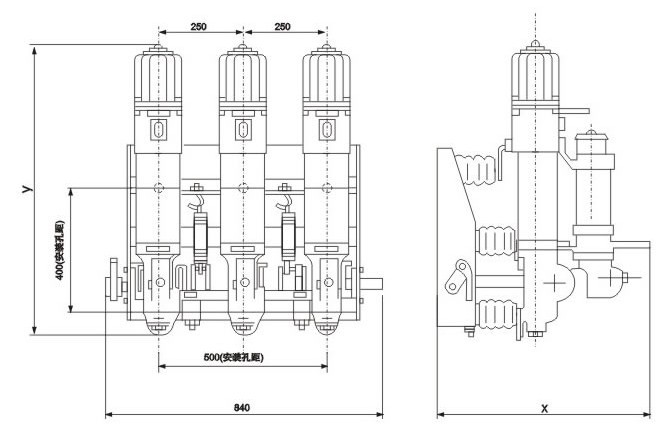

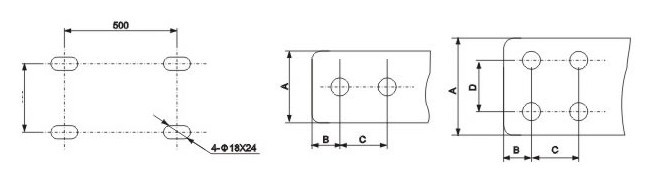

三、外形安裝尺寸

型號	尺寸（毫米）
型號	x	y	A	B	C	D	Φ
SN10-10Ⅰ/630	475	815	50	20	40	/	13
SN10-10Ⅰ/1000	475	815	80	20	40	40	13
SN10-10Ⅱ/1000	485	858	80	20	40	40	13
SN10-10Ⅲ/1250	497	925	100	25	50	50	18
SN10-10Ⅲ/2000	647	925	100	25	50	50	18
SN10-10Ⅲ/3000	632	925	100	25	50	50	18
