概述:

(1)本產品為雙柱水平斷口中間開啟式，可以一側或兩側附裝接地開關。90傳動的隔離開關采用CS17型人力操作機構進行三極聯動操作; 180°傳動的隔離開關采用CJ6型電動機操作機構或CS1 7G型人力操作機構進行三極聯動操作;接地開關采用CS17G型人力操動機構三極聯動操作。

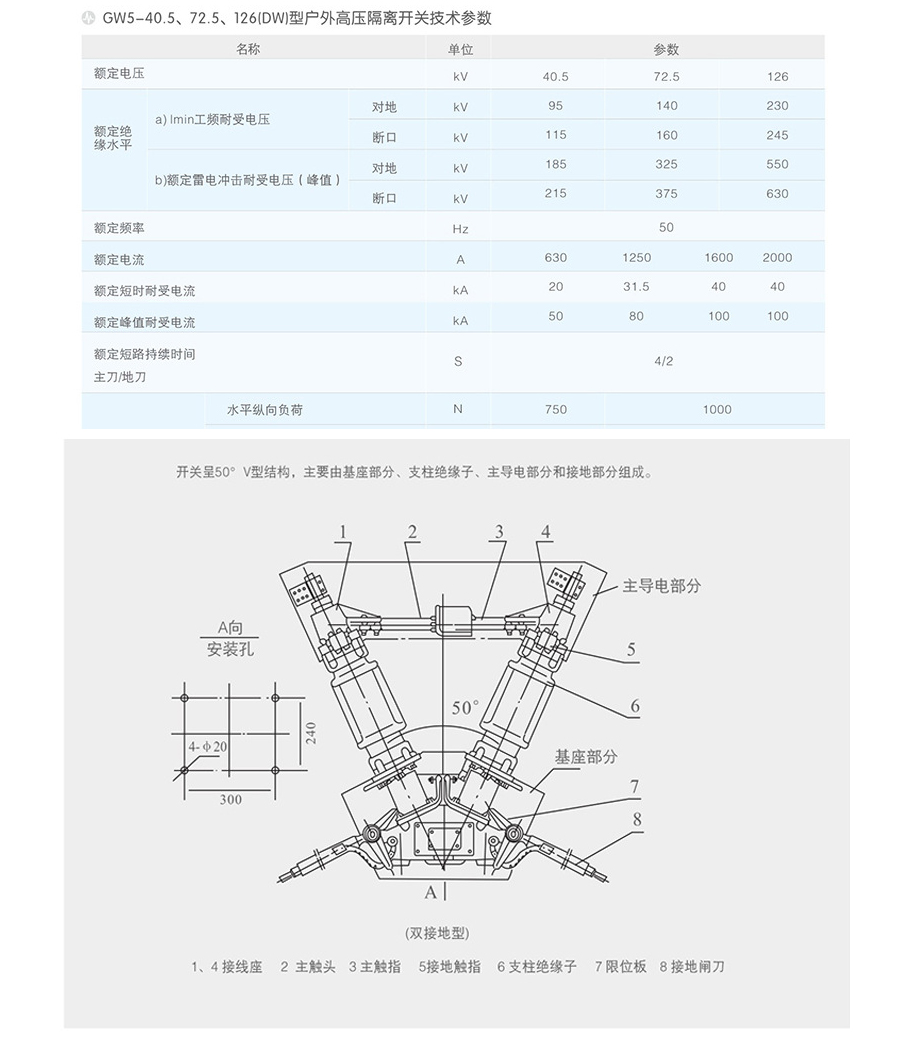

(2)隔離開關屬雙柱V形水平開啟式，各單級都由基座、支柱絕緣子、出線座及觸頭等部分組成，由50°夾角的兩個支座、兩支柱絕緣子相互夾角地安裝在基座兩端地軸承上,且與基座垂直。主導電部分分別安裝在兩支柱絕緣瓷瓶上方，隨支柱絕緣瓷瓶作約90°轉動。

(3)出線座中的紫銅編織帶軟連接分別緊固在導電桿和接線板上,接線板供用戶連接線路之用。

(4)中間觸頭部分的觸指成對裝配，采用外壓式或自力型觸指，其形式為轉入式，以減少分、合閘時觸頭與觸指間的磨損，提高使用壽命。

(5)隔離開關附有接地開關時，主導電回路與接地開關的聯鎖用基座.上的扇形板與弧形板保證，在主導電回路合閘時，接地開關不可合閘，接地開關合閘時，主導電回路不可合閘。

完善化隔離開關特點說明:

(1)全部采用熱鍍鋅工藝防腐處理，熱鍍鋅不能保證配合要求轉動的部位-般均采用不銹鋼材料，緊固件M8以下采用不銹鋼，其余均采用熱鍍鋅。

(2)導電部分銅管軟連接型，中間觸頭為“握手” 式自力型觸指，彈簧外壓式無電流通過,隔離開關只有中間一個接觸點，其余均用軟連接固定聯結。

      ①采用新的觸頭結構，將觸片一端與觸座固定，靠觸片變形及彈簧生產接觸壓力，使觸指末端的滑動接觸改為固定接觸，提高導電可靠性;

      ②現場用戶無需焊接，無需備輔助材料，只提供安裝支架(訂貨時注明是否帶支架及高度)

(3)轉動部分配有自潤滑套，無需潤滑脂。

(4)主接線端子為平板型。

(5)開關用支柱絕緣子強度密度大，穩定可靠，配方采用高強度瓷料制造，減少了產品強度的分散性，增加了產品的抗拉強度，結構設計時已對產品已有較大的強度預留度，使產品在運行中保證穩定可靠。
