一、產品概述
HZW32-12 ZW32-12GG型戶外雙電源自動投切裝置,高壓雙電源切換開關（以下簡稱"雙電源裝置"）系三相交流50Hz戶外高壓開關設備,由一臺柱上真空斷路器和一臺MGK13智能雙電源切換控制器構成；該裝置主要應用于煤礦,石油,鋼廠等高供電可靠性場所以及農網和城網的10kV配電系統,作為分,合負荷電流,過載電流,短路電流之用,并可實現雙路電源自動切換,保證重要負載的實時供電,具有占地少,投資小,調試維護方便等特點,是實現供電自動化的理想開關設備。

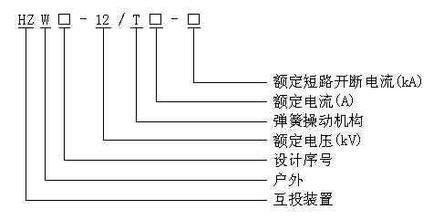

二、型號含義
三、使用條件
◆周圍空氣溫度：-25℃～ 40℃；
◆海拔高度：不超過2000m；
◆周圍空氣可以受到塵埃,煙,腐蝕性氣體,蒸汽或鹽霧的污染；
◆風速不超過34m/s；
◆來自開關設備和控制設備外部的振動或地動是可以忽略的；
◆污穢等級：Ⅳ級。
四、主要功能特點
1）實現雙電源互投控制,優先級備自投控制,具有故障閉鎖,PT斷線閉鎖,兩側開關位置閉鎖,一側失壓分閘,一側自動合閘功能。
2）可根據用戶要求,可配備過流,限時速斷保護功能,保護定值可連續可調。
3）遙控功能,可配備無線遙控器,實現近距離遙控開關合,分控制,且帶有自動邏輯閉鎖判斷功能,安全可靠。
4）本地操作,自動操作模式,可互相轉切換,并可根據用戶要求具有主,備投優先級功能。
5）可根據用戶要求,配置完善的四遙功能,可實現遙控,遙測,遙信,遙調功能。
五、技術參數
|
序 號 |
名 稱 |
單 位 |
數 據 |
|||
|
1 |
額定電壓 |
kV |
12 |
|||
|
2 |
額定電流 |
A |
630 |
|||
|
3 |
額定頻率 |
Hz |
50 |
|||
|
4 |
額定絕緣水平 |
工頻耐壓(1min) |
kV |
42 |
||
|
沖擊雷電耐壓(峰值) |
75 |
|||||
|
5 |
額定短路開斷電流 |
kA |
12.5 |
16 |
20 |
|
|
6 |
額定短路關合電流（峰值） |
31.5 |
40 |
50 |
||
|
7 |
額定峰值耐受電流 |
31.5 |
40 |
50 |
||
|
8 |
額定短時耐受電流 |
12.5 |
16 |
20 |
||
|
9 |
額定短路持續時間 |
s |
4 |
|||
|
10 |
額定短路開斷電流開斷次數 |
次 |
30 |
|||
|
11 |
額定操作順序 |
|
分-0.3s-合分-180s-合分 |
|||
|
12 |
機械壽命 |
次 |
10000 |
|||
|
13 |
額定操作電壓及輔助回路額定電壓 |
V |
AC220V,DC220V,DC24V |
|||
六、事件記錄及遠動功能
控制器可配置強大的遠動通訊功能,具體如下：
1）控制器帶有RS232接口：通過RS232接口對控制器參數進行設置；
2）控制器可具有RS485通訊接口：便于用戶實現有線通訊連接；
3）控制器可具有無線網卡功能：便于用戶在200米范圍內通過PC機采用無線通訊方式對控制器及其各種電量參數實時監控；
4）控制器可具有GPRS功能：可以通過中國移動或者中國聯通網絡遠程對控制器及其各種電量參數實時監控；
5）建議用戶使用無線網卡功能,這樣就可以在設備周圍的值班室內通過PC機無線的實時的監控控制器及各種電量參數變化。避免通過RS485布線帶來的工作量和中間出現的各類問題。
